平鋼化玻璃平整度不好的原因之一：玻璃在加熱時上下表面存在溫差造成的玻璃變形 。

①鋼化玻璃板面向上彎曲。

這種現(xiàn)象是由于玻璃在加熱爐內(nèi)被加熱后，出現(xiàn)玻璃上表面的溫度高于下表面的溫度的情況，保持這種溫度狀態(tài)的玻璃進入冷卻室冷卻，在冷卻過程中，當玻璃上下表面的冷卻溫度和風壓等條件相同時，由于玻璃上表面溫度高，冷卻后上表面的收縮量大于下表面，會出現(xiàn)玻璃板面向上彎曲變形的現(xiàn)象(如圖1所示)。出現(xiàn)這種情況，可以將加熱爐底部的溫度提高，盡量減小玻璃上下表面的溫度差。

②鋼化玻璃板面向下彎曲。

這種現(xiàn)象是由于玻璃在加熱爐內(nèi)被加熱后，出現(xiàn)玻璃下表面的溫度高于上表面的溫度的情況，保持這種溫度狀態(tài)的玻璃進入冷卻室冷卻，在冷卻過程中，當玻璃上下表面的冷卻溫度和風壓等條件相同時，由于玻璃下表面溫度高，冷卻后下表面的收縮量大于上表面，會出現(xiàn)玻璃板面向下彎曲變形的現(xiàn)象(如圖2所示)。出現(xiàn)這種情況，可以將加熱爐底部的溫度降低，盡量減小玻璃上下表面的溫度差。

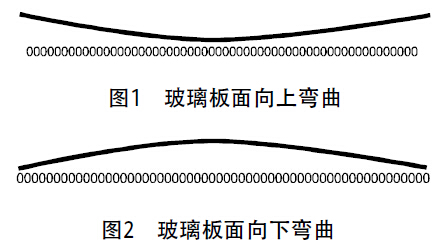

 玻璃板面彎曲變形
